Системы управления компрессорами RENNER
В производстве сжатого воздуха особое место занимают надежность и экономичность. Эти вопросы легко решаются при помощи интеллектуальной системы управления, подходящей для одиночных установок и целых компрессорных станций RENNER.
RENNERlogic – стандартная система управления RENNER
RENNERlogic – система управления, оптимизирующая работу компрессора и имеющая много преимуществ!
Характеристики:
- компрессор приводится в действие кнопкой пуска; после нажатия кнопки остановки компрессор работает по инерции до полной остановки;
- аварийная остановка работы: в аварийной ситуации компрессор немедленно отключается;
- светодиодная индикация: оптические сигналы сообщают о состоянии и работоспособности компрессора;
- термостат с дистанционной индикацией для контроля температуры установки;
- счетчик для контроля часов работы и интервалов профилактических осмотров;

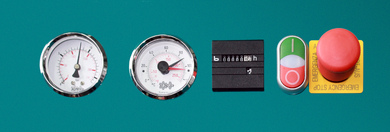

- манометр и пневматический выключатель для контроля и управления давлением;
- DIP-переключатель для простой регулировки времени работы по инерции и времени пуска;
- протокол Modbus RTU для подключения системы управления вышестоящего уровня или АСУ.
Преимущества:
- последовательное подключение: для внешнего переключателя в распределительной коробке имеются клеммы;
- простота использования: автоматический повторный запуск после
- отключения напряжения (AWAL) при наличии специальной платы
- (опция) (временное запаздывание – 90 с);
- опционально: выключение компрессора при помощи внешнего сигнала.

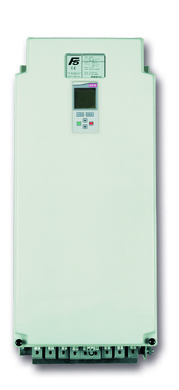

RENNERtronic
Простая система управления
Регулирование давления в пределах двух настраиваемых диапазонов давления
Есть возможность самостоятельно установить два диапазона давления в пределах заданных заводом-изготовителем границ, на основе которых осуществляется регулирование компрессора.
Учет часов работы и нагрузки: Для учета неэкономичной эксплуатации при сильно варьирующихся часах нагрузки.
Контроль интервалов профилактических осмотров: Для различных составляющих компрессора: воздушный или масляный фильтр, функция настройки интервалов профилактических осмотров, по истечении которых появляется соответствующее сообщение.
Журнал ошибок: Для диагностических целей система управления хранит последние десять сообщений об ошибках с указанием часов работы на момент возникновения неисправности.
Различные уровни доступа: Системное меню защищено от несанкционированного доступа при помощи паролей.
Изменение основной нагрузки: Система управления включает в себя функцию управления основной нагрузкой (GLW), которая активируются посредством меню (требуется дополнительный модуль).
Управление при помощи преобразователя частоты: Управление компрессором с преобразователем частоты осуществляется при помощи ПИ-регулятора. На основе текущего диапазона давления он определяет число оборотов и сообщает его преобразователю частоты (дополнительный модуль) в виде аналогового сигнала.
RENNERtronic Plus
Система управления с расширенными функциями
RENNERtronic Plus включает в себя все функции стандартного варианта RENNERtronic.

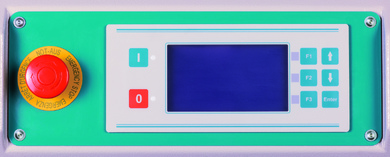

Часы реального времени: Большой дисплей с часами позволяет удобно обращаться к множеству функций. Встроенное программное обеспечение включает в себя таймер с семью каналами.
Функция управления основной нагрузкой: Программное обеспечение имеет функцию управления основной нагрузкой. Подключение дополнительных компрессоров осуществляется при помощи интерфейса RS485 (не более четырех дополнительных агрегатов) или прямого соединения через входы и выходы.
Аппаратные средства: Аппаратные средства RENNERtronic Plus предлагают дополнительные функциональные возможности: 11 цифровых входов (вместо пяти в RENNERtronic), 8 цифровых выходов (вместо 6 в RENNERtronic), 1 аналоговый вход для температурного датчика и 3 входа для датчика давления и преобразователя тока. Оба аналоговых выхода готовы к работе без дополнительного модуля. RENNERtronic Plus оснащается большим обзорным дисплеем.
Контроль давления в системе: Давление в системе контролируется при помощи датчика давления. Он предотвращает пуск компрессора до полного сброса давления. Работа по инерции также регулируется показаниями датчика давления. Кроме того, датчик определяет, восстанавливается ли давление в системе, и на основе этих данных может, например, выявить обрыв приводного ремня.
Опции
• подключение по сети Profibus
Серийное оснащение
• SLM-S 7,5 - 30,0
• компрессоры с впрыском воды (RSW)
• начиная с RS 75 в различных вариантах исполнения 05591
- для всех компрессоров с преобразователями частоты
- для бустерных компрессоров (RSM)
• RS 2,2 - 55,0 в различных вариантах исполнения 00829
• SL-S 1,5 - 5,5
Преимущества |
|
• экономия энергии |
|
• безопасная эксплуатация |
|
• управление и контроль установки |
|
• простота обслуживания |
|
• повышенная эксплуатационная надежность |
|
• возможность расширения по желанию заказчика |
|
• Соответствует концепции Industry 4.0 |
Industrie 4.0 |
Функция управления основной нагрузкой
Преимущества функции управления основной нагрузкой
- равномерная нагрузка на компрессоры относительно общих часов работы;
- возможность техобслуживания во время эксплуатации;
- включение и выключение всех компрессоров при одинаковом давлении;
- большой потенциал экономии энергии;
- оптимальный КПД при варьирующейся потребности в сжатом воздухе;
- простая в использовании конфигурация;
- поддержка систем управления сторонних производителей/
Функция управления основной нагрузкой в составе компрессора
- RENNERtronic: На ведущем агрегате должна быть установлена система управления RENNERtronic. Управление дополнительными компрессорами (до четырех компрессоров) осуществляется при помощи отдельного модуля с входами и выходами (без интерфейса RS485).
- RENNERtronicPlus: Возможно подключить до 4 дополнительных компрессоров (ведомые агрегаты). Компрессоры подключаются посредством интерфейса RS485. Сторонние компрессоры подключаются при помощи модуля ведомого устройства.
Прочие особенности: На компрессоре основной нагрузки можно задать время отключения при помощи таймера и самостоятельно определить порядок смены всех дополнительных компрессоров.
Примеры применения: Новый энергоэффективный компрессор работает непрерывно и покрывает необходимую потребность в сжатом воздухе. Второй компрессор включается с помощью RENNERtronic Plus один раз в неделю на 2 часа во избежание повреждений при простое.
Большой компрессор с частотным регулированием работает приоритетно в течение дня. Ночью приоритет переходит к небольшому компрессору, которого вполне достаточно с учетом сниженной потребности в сжатом воздухе.
Таким образом, после того, как компрессор основной нагрузки определен, все дополнительные компрессоры будут чередоваться друг с другом при пиковых нагрузках.
Преимущества |
|
• экономия энергии |
|
• безопасная эксплуатация |
|
• управление и контроль установки |
|
• простота обслуживания |
|
• повышенная эксплуатационная надежность |
|
• возможность расширения по желанию заказчика |
|
• Соответствует концепции Industry 4.0 |
Industrie 4.0 |
Простое решение для подключения компрессоров
SimpleConnect
RENNER Simple Connect – система для простого и быстрого подключения компрессоров RENNER при помощи интерфейса RS485. Система RENNER Simple Connect поможет вам реализовать как схему изменения основной нагрузки, так и подключение к системе управления более высокого уровня. Предварительно оконцованные кабели и клеммы исключают необходимость трудоемкого электрического монтажа. Необходимо проложить кабель в электрическом шкафу, подключить его к системе и соединение по RS485 готово.
Систему Simple Connect можно установить при заказе компрессора или приобрести позже в составе комплекта для дооснастки.
Система управления основной нагрузкой в настенном исполнении (RENNERcontrol)
RENNERcontrol – система управления основной нагрузкой в настенном исполнении с визуализацией и сенсорным экраном. Система доступна в различных модификациях.
RENNERcontrol Touch
Веб-сервер с системой управления основной нагрузкой и 7-дюймовым сенсорным экраном. Визуализация и контроль компрессоров удаленно и на месте, управление основной нагрузкой на 4 компрессорах.
RENNERcontrolTouchбез визуализации на веб-сервере
Функции аналогичны RENNERcontrol Touch, за исключением веб-сервера
Подключение компрессоров производится при помощи интерфейса RS485 при использовании систем управления RENNERlogic, RENNERtronic и RENNER-tronic Plus. Для подключения компрессоров сторонних производителей требуется дополнительный модуль. Примеры применения встроенной системы управления основной нагрузкой распространяются и на RENNERcontrol.
На основном экране имеются сведения о текущем давлении в пневмосети, текущем состоянии компрессоров, а также дате и времени. Подробную информацию можно вызвать, непосредственно нажав на соответствующую экранную кнопку.
На экране компрессора приводится информация о его текущем состоянии. На данном экране можно просмотреть подробную информацию о температуре масла, журнал ошибок и данные о техобслуживании.
Преимущества |
|
• экономия энергии |
|
• безопасная эксплуатация |
|
• управление и контроль установки |
|
• простота обслуживания |
|
• повышенная эксплуатационная надежность |
|
• возможность расширения по желанию заказчика |
|
• Соответствует концепции Industry 4.0 |
Industrie 4.0 |
RENNERconnect
Используйте вашу компрессорную станцию экономично! RENNERconnect – интеллектуальная система управления более высокого уровня для оптимального управления вашей компрессорной станцией. Система отличается высокой экономичностью и надежностью. Интеллектуальное и зависящее от ваших потребностей задействование компрессоров позволяет вам не только увеличить потенциал экономии энергии, но и обеспечить повышенную эксплуатационную надежность своих агрегатов.
Характеристики RENNERconnect:
1) Возможность управления до 16 компрессорами независимо от их типа, включая:
- компрессоры RENNER
- компрессоры сторонних производителей
- стандартные компрессоры с контролем нагрузки и холостого хода
2) Все компрессоры работают в общем узком диапазоне давления. Как следствие:
- одновременное включение или выключение всех компрессоров
- диапазон давления сокращается до минимума
- высокая экономия энергии за счет максимального понижения давления
- имеющиеся компрессорные станции становятся экономичнее
- низкая частота переключений (увеличивает срок службы всех механических деталей компрессоров)
-
низкие энергозатраты (постоянный контроль потребления электроэнергии обеспечивает эффективное использование компрессоров).
3) Подключение всех компрессоров осуществляются посредством интерфейса RS485
4) К системе RENNERconnect возможно подключить дополнительные элементы компрессорной (например, осушитель, отводное устройство, датчик точки росы, датчик потока, дополнительные датчики давления)
5) Система управления может также выступать в качестве инструмента управления энергопотреблением согласно DIN ISO 50001 (4.6.1. Мониторинг, измерение и анализ).
Преимущества RENNERconnect
- Для подключения агрегатов сторонних производителей требуется лишь компактный модуль
- Максимальная экономия энергии (до 30%) благодаря исключению затратного холостого хода и числа переключений между нагрузкой и холостым ходом, оптимизации давления с четырьмя регулируемыми диапазонами давления, а также максимальному снижению давления увеличенный срок службы регуляторов давления всасывания, ступеней компрессора, реле и двигателей. Затраты на сервисное обслуживание снижаются до фактических нагрузок.
- Система RENNERconnect автоматически адаптирует использование компрессоров в соответствии с текущей потребностью в сжатом воздухе. Таким образом, на вашем предприятии всегда производится необходимый объем сжатого воздуха.
Подключите вашу центральную информационно-управляющую систему при помощи Modbus к продуктам RENNER и используйте широкие возможности сетевого обмена данными в режиме реального времени. Вся информация под рукой: состояние компрессора, журнал ошибок или уведомления о предстоящем техобслуживании. Коммуникационные интерфейсы систем управления позволяют также подключить отдельные продукты RENNER и обеспечить полный доступ к информации и контроль над компрессорной станцией.
Интеллектуальное соединение компонентов позволяет установить связь между производством, подготовкой и контролем сжатого воздуха для максимальной эффективности.
Веб-сервер
Компрессорная станция под надежным контролем
- веб-сервер встроен в систему управления RENNERconnect;
- все текущие значения отображаются непосредственно на веб-сервере;
- актуальные данные об эксплуатационных качествах компрессора и дополнительного оборудования в режиме реального времени;
- статистическое использование всех параметров в ежедневных, еженедельных или ежегодных отчетах;
- возможны настройка и параметрирование компрессоров и дополнительных устройств через веб-сервер;
- автоматическая отправка ежедневных отчетов;
- расчет срока сервисного обслуживания в зависимости от продолжительности работы компрессоров.
Оценка потребления энергии и затрат:
Оценка потреблени яэнергии и затрат доступна для каждого завершенного дня или нескольких дней вплоть до одного месяца.
