Винтовые компрессоры RENNER производительностью от 3,0 до 11,0 кВт
Содержание:
- Компрессоры RENNER – успех, основанный на традиции
- Винтовые компрессоры RS-PRO – компактная, мощная и надежная серия компрессоров RENNER
- Принцип действия винтовых компрессоров RSF 6-10 бар (REflex)
- Энергосбережение с частотно-регулируемыми компрессорами
- Блок управления RENNERtronic

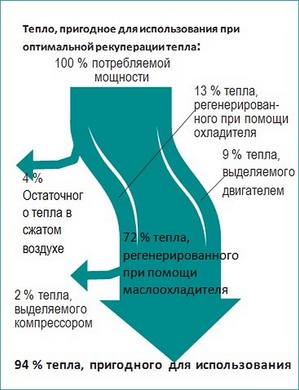

- Система рекуперации тепла
Компрессоры RENNER – успех, основанный на традиции
Более 20 лет компрессоры RENNER надежно служат для производства сжатого воздуха. RENNER – лидер в области разработки, производства и реализации компрессоров. Штат компании насчитывает свыше ста сотрудников, готовых предложить профессиональное консультирование и широкий набор услуг сервисного обслуживания. Производитель оборудования предъявляет высокие требования к качеству в отношении винтовых и поршневых компрессоров, сжатого воздуха без примесей.
RS-PRO 3,0 – 11,0 / RSK-PRO 3,0 – 11,0 |
||||||||||
Модель |
Производительность,м3/мин |
Номинальная мощность, кВт |
Выходсжатоговоздуха,дюйм |
Уровеньшума,дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
7,5 бар |
10 бар |
13 бар |
15 бар |
|||||||
RS-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
172/186/195(2) |
|
RS-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
198/212/221(2) |
|
RS-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
74/70/68(2) |
540 x 554 x 1014 |
216/230/239(2) |
|
RSK-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
222/231(3) |
|
RSK-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
248/257(3) |
|
RSK-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
70/68(3) |
995 x 553 x 1014 |
266/275(3) |
|
(1) согласно стандарту DIN EN ISO 2151:2009 (2) без звукоизоляционного кожуха / с звукоизоляционным кожухом / с звукоизоляционным кожухом Super (3) без звукоизоляционного кожуха / с звукоизоляционным кожухом Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
||||||||||
Опции |
|
|
Номер артикула |
|||||||
Схема подключения звезда-треугольник для всех агрегатов мощностью 3,0 кВт и 4,0 кВт |
|
|
10866 |
|||||||
Контроль направления вращения при помощи реле последовательности фаз |
|
|
10867 |
|||||||
Электронный блок управления RENNERtronic |
|
|
10869 |
|||||||
Электронный блок управления RENNERtronic Plus |
|
|
00829 |
|||||||
Звукоизоляционный кожух для RS-PRO (Снижение шума на 4 дБ) |
3,0 – 11,0 кВт |
Общий размер компрессора: длина +200мм |
18243 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума нa. 6 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +280мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума на 6 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +280мм |
04829 |
|||||||
Вытяжной вентилятор RS-PRO |
3,0 – 11,0 кВт |
|
04778 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на 2 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +80мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на. 2 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +80мм |
04829 |
|||||||
Отвод с регулировкой уровня для осушителя |
|
|
05311 |
RSF-PRO 5,5 – 11,0 / RSKF-PRO 5,5 – 11,0 |
|||||||||||
Модель |
Производительность,м3/мин (REFlex)(2) |
Производительность,м3/мин |
Номинальнаямощность, кВт |
Выходсжатоговоздуха, дюйм |
Уровеньшума, дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
мин. |
макс. при 6 бар |
макс. при 8 бар |
макс. при 10 бар |
13 бар |
15 бар |
||||||
RSF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
820 x 554 x 1014 |
215 |
|
RSF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
820 x 554 x 1014 |
237 |
RSF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
820 x 554 x 1014 |
263 |
RSKF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
1075 x 554 x 1014 |
251 |
|
RSKF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
1075 x 554 x 1014 |
273 |
RSKF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
1075 x 554 x 1014 |
299 |
(1) согласно стандарту DIN EN ISO 2151:2009 (2) Система управления REFlex: бесступенчатая, регулируемая (6-10 бар). Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
|||||||||||
Опции Номерартикула |
|||||||||||
Электронный блок управления RENNERtronic Plus 05591 |
|||||||||||
Отвод с регулировкой уровня для осушителя 05311 |

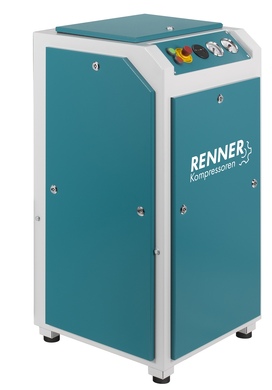

Винтовые компрессоры RS-PRO – компактная, мощная и надежная серия компрессоров RENNER
Маслозаполненные винтовые компрессоры – современный и экономичный способ производства сжатого воздуха во многих отраслях. Широкий спектр продукции включает устройства мощностью от 2,2 до 355 кВт при конечном давлении до 15 бар. Винтовые компрессоры RENNER с асимметричным профилем разработаны для промышленного использования. Высокая экономичность, долгий срок службы, простое техническое обслуживание – важнейшие критерии при разработке новой продукции.
Основными требованиями для компрессоров новой серии RS-PRO и RSF-PRO выступили высокопроизводительное обеспечение сжатым воздухом при незначительной занимаемой площади и легкий доступ к деталям, подлежащим техническому обслуживанию.
Особенности и преимущества серии RS-PRO:
- 2 года полной гарантии на эксплуатационные характеристики;
- удобство в облуживании благодаря легко демонтируемым дверцам;
- универсальность применения: в виде автономной системы с встроенным осушителем рефрижераторного типа или в виде комплектного узла на баллоне высокого давления различного объема;
- интенсивное охлаждение в сочетании с эффективным дополнительным охладителем гарантирует безопасность производства и высокое качество воздуха;
- ориентировано на промышленное использование с учетом длительной непрерывной эксплуатации;
- унифицированные детали немецких производителей – высокое качество и гибкость в случае возникновения неполадки;
- мощные компактные ступени компрессора с встроенным масляным редукционным клапаном;
- эффективный звукоизоляционный кожух и резинометаллические элементы обеспечивают бесшумную работу агрегата с низким уровнем вибрации;
- управление осуществляется при помощи RENNERlogic
- опционально: блок управления RENNERtronic/ RENNERtronic Plus.
Винтовые компрессоры
RSD-PRO 3,0 – 11,0

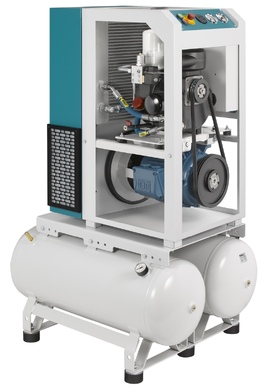

Баллон сжатого воздуха соответствует положениию AD2000 (от 250 л со смотровым люком)
RS-PRO 3,0 – 11,0 / RSK-PRO 3,0 – 11,0 |
||||||||||
Модель |
Производительность,м3/мин |
Номинальная мощность, кВт |
Выходсжатоговоздуха,дюйм |
Уровеньшума,дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
7,5 бар |
10 бар |
13 бар |
15 бар |
|||||||
RS-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
172/186/195(2) |
|
RS-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
198/212/221(2) |
|
RS-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
74/70/68(2) |
540 x 554 x 1014 |
216/230/239(2) |
|
RSK-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
222/231(3) |
|
RSK-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
248/257(3) |
|
RSK-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
70/68(3) |
995 x 553 x 1014 |
266/275(3) |
|
(1) согласно стандарту DIN EN ISO 2151:2009 (2) без звукоизоляционного кожуха / с звукоизоляционным кожухом / с звукоизоляционным кожухом Super (3) без звукоизоляционного кожуха / с звукоизоляционным кожухом Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
||||||||||
Опции |
|
|
Номер артикула |
|||||||
Схема подключения звезда-треугольник для всех агрегатов мощностью 3,0 кВт и 4,0 кВт |
|
|
10866 |
|||||||
Контроль направления вращения при помощи реле последовательности фаз |
|
|
10867 |
|||||||
Электронный блок управления RENNERtronic |
|
|
10869 |
|||||||
Электронный блок управления RENNERtronic Plus |
|
|
00829 |
|||||||
Звукоизоляционный кожух для RS-PRO (Снижение шума на 4 дБ) |
3,0 – 11,0 кВт |
Общий размер компрессора: длина +200мм |
18243 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума нa. 6 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +280мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума на 6 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +280мм |
04829 |
|||||||
Вытяжной вентилятор RS-PRO |
3,0 – 11,0 кВт |
|
04778 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на 2 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +80мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на. 2 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +80мм |
04829 |
|||||||
Отвод с регулировкой уровня для осушителя |
|
|
05311 |
RSF-PRO 5,5 – 11,0 / RSKF-PRO 5,5 – 11,0 |
|||||||||||
Модель |
Производительность,м3/мин (REFlex)(2) |
Производительность,м3/мин |
Номинальнаямощность, кВт |
Выходсжатоговоздуха, дюйм |
Уровеньшума, дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
мин. |
макс. при 6 бар |
макс. при 8 бар |
макс. при 10 бар |
13 бар |
15 бар |
||||||
RSF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
820 x 554 x 1014 |
215 |
|
RSF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
820 x 554 x 1014 |
237 |
RSF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
820 x 554 x 1014 |
263 |
RSKF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
1075 x 554 x 1014 |
251 |
|
RSKF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
1075 x 554 x 1014 |
273 |
RSKF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
1075 x 554 x 1014 |
299 |
(1) согласно стандарту DIN EN ISO 2151:2009 (2) Система управления REFlex: бесступенчатая, регулируемая (6-10 бар). Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
|||||||||||
Опции Номерартикула |
|||||||||||
Электронный блок управления RENNERtronic Plus 05591 |
|||||||||||
Отвод с регулировкой уровня для осушителя 05311 |
Принцип действия винтовых компрессоров RSF 6-10 бар (REflex)
Компрессоры RENNER с частотным регулированием автоматически настраиваются по частоте и производительности в соответствии с актуальным давлением. Оборудование постоянно осуществляет оптимально скорректированную подачу в рамках установленного диапазона (6-10 бар).
•Производительность и регулируемый диапазон автоматически подстраиваются под текущее давление.
•Осуществляется контроль предельного числа оборотов и нагрузки двигателя.
•При падении давления вследствие резкого скачка, система управления Reflex освобождает резервы, поддерживая одинаковое количество подаваемого воздуха.
•Диапазон давления регулируется в пределах 6-10 бар без необходимости замены приводных элементов.
RSDF-PRO 5,5 – 11,0
С баллоном сжатого воздуха, частотным регулированием, фильтрующей решеткой и электронным блоком управления RENNERtronic
Баллон сжатого воздуха соответствует директиве AD2000 (от 250 л со смотровым люком)
RS-PRO 3,0 – 11,0 / RSK-PRO 3,0 – 11,0 |
||||||||||
Модель |
Производительность,м3/мин |
Номинальная мощность, кВт |
Выходсжатоговоздуха,дюйм |
Уровеньшума,дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
7,5 бар |
10 бар |
13 бар |
15 бар |
|||||||
RS-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
172/186/195(2) |
|
RS-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
198/212/221(2) |
|
RS-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
74/70/68(2) |
540 x 554 x 1014 |
216/230/239(2) |
|
RSK-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
222/231(3) |
|
RSK-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
248/257(3) |
|
RSK-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
70/68(3) |
995 x 553 x 1014 |
266/275(3) |
|
(1) согласно стандарту DIN EN ISO 2151:2009 (2) без звукоизоляционного кожуха / с звукоизоляционным кожухом / с звукоизоляционным кожухом Super (3) без звукоизоляционного кожуха / с звукоизоляционным кожухом Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
||||||||||
Опции |
|
|
Номер артикула |
|||||||
Схема подключения звезда-треугольник для всех агрегатов мощностью 3,0 кВт и 4,0 кВт |
|
|
10866 |
|||||||
Контроль направления вращения при помощи реле последовательности фаз |
|
|
10867 |
|||||||
Электронный блок управления RENNERtronic |
|
|
10869 |
|||||||
Электронный блок управления RENNERtronic Plus |
|
|
00829 |
|||||||
Звукоизоляционный кожух для RS-PRO (Снижение шума на 4 дБ) |
3,0 – 11,0 кВт |
Общий размер компрессора: длина +200мм |
18243 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума нa. 6 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +280мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума на 6 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +280мм |
04829 |
|||||||
Вытяжной вентилятор RS-PRO |
3,0 – 11,0 кВт |
|
04778 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на 2 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +80мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на. 2 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +80мм |
04829 |
|||||||
Отвод с регулировкой уровня для осушителя |
|
|
05311 |
RSF-PRO 5,5 – 11,0 / RSKF-PRO 5,5 – 11,0 |
|||||||||||
Модель |
Производительность,м3/мин (REFlex)(2) |
Производительность,м3/мин |
Номинальнаямощность, кВт |
Выходсжатоговоздуха, дюйм |
Уровеньшума, дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
мин. |
макс. при 6 бар |
макс. при 8 бар |
макс. при 10 бар |
13 бар |
15 бар |
||||||
RSF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
820 x 554 x 1014 |
215 |
|
RSF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
820 x 554 x 1014 |
237 |
RSF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
820 x 554 x 1014 |
263 |
RSKF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
1075 x 554 x 1014 |
251 |
|
RSKF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
1075 x 554 x 1014 |
273 |
RSKF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
1075 x 554 x 1014 |
299 |
(1) согласно стандарту DIN EN ISO 2151:2009 (2) Система управления REFlex: бесступенчатая, регулируемая (6-10 бар). Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
|||||||||||
Опции Номерартикула |
|||||||||||
Электронный блок управления RENNERtronic Plus 05591 |
|||||||||||
Отвод с регулировкой уровня для осушителя 05311 |
Энергосбережение с частотно-регулируемыми компрессорами
Винтовые компрессоры RENNER с частотным регулированием были разработаны для работы в тяжелых промышленных условиях. Они оснащены умной системой управления, регулировки и контроля RENNERtronic.
Энергоэффективность с частотно-регулируемыми винтовыми компрессорами RENNER
– Использование системы управления компрессора верхнего уровня;
– Использование отходящего тепла компрессора;
– Использование современной герметичной пневматической системы трубопроводов;
– Регулярное сервисное обслуживание с участием обученных специалистов.
Частотное регулирование RENNER
Мощность компрессора корректируется посредством плавной электронной регулировки числа оборотов в соответствии с текущей потребностью в сжатом воздухе. Это гарантирует экономичность производства. Частотный преобразователь с блоком управления встроен в систему и стационарно установлен.
Компрессор RSF RENNER позволяет сократить до 35% расходов на электроэнергию. Стоимость владения сокращается на 25%, оптимизируется общий энергобаланс предприятия.
Винтовые компрессоры
RSDK-PRO 3,0 – 11,0
С баллоном сжатого воздуха и встроенным осушителем
Баллон сжатого воздуха соответствует директиве AD2000 (от 250 л со смотровым люком)
RS-PRO 3,0 – 11,0 / RSK-PRO 3,0 – 11,0 |
||||||||||
Модель |
Производительность,м3/мин |
Номинальная мощность, кВт |
Выходсжатоговоздуха,дюйм |
Уровеньшума,дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
7,5 бар |
10 бар |
13 бар |
15 бар |
|||||||
RS-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
172/186/195(2) |
|
RS-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
198/212/221(2) |
|
RS-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
74/70/68(2) |
540 x 554 x 1014 |
216/230/239(2) |
|
RSK-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
222/231(3) |
|
RSK-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
248/257(3) |
|
RSK-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
70/68(3) |
995 x 553 x 1014 |
266/275(3) |
|
(1) согласно стандарту DIN EN ISO 2151:2009 (2) без звукоизоляционного кожуха / с звукоизоляционным кожухом / с звукоизоляционным кожухом Super (3) без звукоизоляционного кожуха / с звукоизоляционным кожухом Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
||||||||||
Опции |
|
|
Номер артикула |
|||||||
Схема подключения звезда-треугольник для всех агрегатов мощностью 3,0 кВт и 4,0 кВт |
|
|
10866 |
|||||||
Контроль направления вращения при помощи реле последовательности фаз |
|
|
10867 |
|||||||
Электронный блок управления RENNERtronic |
|
|
10869 |
|||||||
Электронный блок управления RENNERtronic Plus |
|
|
00829 |
|||||||
Звукоизоляционный кожух для RS-PRO (Снижение шума на 4 дБ) |
3,0 – 11,0 кВт |
Общий размер компрессора: длина +200мм |
18243 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума нa. 6 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +280мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума на 6 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +280мм |
04829 |
|||||||
Вытяжной вентилятор RS-PRO |
3,0 – 11,0 кВт |
|
04778 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на 2 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +80мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на. 2 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +80мм |
04829 |
|||||||
Отвод с регулировкой уровня для осушителя |
|
|
05311 |
RSF-PRO 5,5 – 11,0 / RSKF-PRO 5,5 – 11,0 |
|||||||||||
Модель |
Производительность,м3/мин (REFlex)(2) |
Производительность,м3/мин |
Номинальнаямощность, кВт |
Выходсжатоговоздуха, дюйм |
Уровеньшума, дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
мин. |
макс. при 6 бар |
макс. при 8 бар |
макс. при 10 бар |
13 бар |
15 бар |
||||||
RSF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
820 x 554 x 1014 |
215 |
|
RSF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
820 x 554 x 1014 |
237 |
RSF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
820 x 554 x 1014 |
263 |
RSKF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
1075 x 554 x 1014 |
251 |
|
RSKF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
1075 x 554 x 1014 |
273 |
RSKF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
1075 x 554 x 1014 |
299 |
(1) согласно стандарту DIN EN ISO 2151:2009 (2) Система управления REFlex: бесступенчатая, регулируемая (6-10 бар). Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
|||||||||||
Опции Номерартикула |
|||||||||||
Электронный блок управления RENNERtronic Plus 05591 |
|||||||||||
Отвод с регулировкой уровня для осушителя 05311 |
Блок управления RENNERtronic
Преимущества RENNERtronic
- Управление и контроль оборудования
- Индикация
- давления в диапазоне изменяемых предельных значений;
- температуры компрессора;
- неполадок, сообщений о неполадках, сохраненных в - памяти запоминающего устройства;
- периодичности тех. обслуживания.
Преимущества RENNERtronic Plus
- Управление и контроль оборудования
- Таймер, улучшенный GLW
- Встроенный счетчик реального времени с 7 каналами
- Индикация
- расхода электроэнергии
- давления в диапазоне изменяемых предельных значений
- температуры компрессора
- неполадок, сохраненных сообщений о неполадках,
-периодичности тех. обслуживания
Простота обслуживания за счет текстовой индикации сообщений и дополнительным светодиодным лампам.
Преимуществасхемпереключенияосновнойнагрузки
- Одинаковая нагрузка компрессоров по времени эксплуатации;
- Одинаковое давление включения и отключения на всех компрессорах;
- Большой потенциал энергосбережения;
- Оптимальный КПД при колеблющейся потребности в сжатом воздухе.
RENNERcontrol: переключение основной нагрузки при помощи настенной панели управления
RENNERcontrol – система переключения основной нагрузки в виде настенной панели с визуализацией и сенсорным экраном. Поставляется в различных версиях.
Преимущества RENNERcontrol
- Простая модернизация
- Визуализация компрессора
Расширенная система управления неполадками и техническим обслуживанием.
RENNERconnect
RENNERconnect – умная система управления верхнего уровня для расширенного контроля компрессорной станции. Схема включения компрессоров, основанная на потребности, позволит сократить расходы на электроэнергию и обеспечит повышенную безопасность эксплуатации оборудования.
Преимущества RENNERconnect
- Компрессоры с блоками управления RENNERtronic, RENNERtronic Plus или RENNERlogic могут подключаться к RENNERconnect напрямую
- Максимально возможное энергосбережение (до 40%) за счет исключения дорогого простоя и переключения режимов (под нагрузкой/ без нагрузки)
- Увеличенный срок службы регуляторов давления всасывания, ступеней компрессора, защитных устройств и двигателей. При использовании системы, стоимость владения снижается до фактических работ под нагрузкой.
Винтовые компрессоры
RSDKF-PRO 5,5 – 11,0
С баллоном сжатого воздуха, частотным регулированием, фильтрующей решеткой, осушителем и электронным блоком управления RENNERtronic
Баллон соответствует директиве AD2000 (от 250 л со смотровым люком)
RS-PRO 3,0 – 11,0 / RSK-PRO 3,0 – 11,0 |
||||||||||
Модель |
Производительность,м3/мин |
Номинальная мощность, кВт |
Выходсжатоговоздуха,дюйм |
Уровеньшума,дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
7,5 бар |
10 бар |
13 бар |
15 бар |
|||||||
RS-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
172/186/195(2) |
|
RS-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
198/212/221(2) |
|
RS-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
74/70/68(2) |
540 x 554 x 1014 |
216/230/239(2) |
|
RSK-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
222/231(3) |
|
RSK-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
248/257(3) |
|
RSK-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
70/68(3) |
995 x 553 x 1014 |
266/275(3) |
|
(1) согласно стандарту DIN EN ISO 2151:2009 (2) без звукоизоляционного кожуха / с звукоизоляционным кожухом / с звукоизоляционным кожухом Super (3) без звукоизоляционного кожуха / с звукоизоляционным кожухом Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
||||||||||
Опции |
|
|
Номер артикула |
|||||||
Схема подключения звезда-треугольник для всех агрегатов мощностью 3,0 кВт и 4,0 кВт |
|
|
10866 |
|||||||
Контроль направления вращения при помощи реле последовательности фаз |
|
|
10867 |
|||||||
Электронный блок управления RENNERtronic |
|
|
10869 |
|||||||
Электронный блок управления RENNERtronic Plus |
|
|
00829 |
|||||||
Звукоизоляционный кожух для RS-PRO (Снижение шума на 4 дБ) |
3,0 – 11,0 кВт |
Общий размер компрессора: длина +200мм |
18243 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума нa. 6 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +280мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума на 6 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +280мм |
04829 |
|||||||
Вытяжной вентилятор RS-PRO |
3,0 – 11,0 кВт |
|
04778 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на 2 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +80мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на. 2 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +80мм |
04829 |
|||||||
Отвод с регулировкой уровня для осушителя |
|
|
05311 |
RSF-PRO 5,5 – 11,0 / RSKF-PRO 5,5 – 11,0 |
|||||||||||
Модель |
Производительность,м3/мин (REFlex)(2) |
Производительность,м3/мин |
Номинальнаямощность, кВт |
Выходсжатоговоздуха, дюйм |
Уровеньшума, дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
мин. |
макс. при 6 бар |
макс. при 8 бар |
макс. при 10 бар |
13 бар |
15 бар |
||||||
RSF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
820 x 554 x 1014 |
215 |
|
RSF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
820 x 554 x 1014 |
237 |
RSF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
820 x 554 x 1014 |
263 |
RSKF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
1075 x 554 x 1014 |
251 |
|
RSKF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
1075 x 554 x 1014 |
273 |
RSKF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
1075 x 554 x 1014 |
299 |
(1) согласно стандарту DIN EN ISO 2151:2009 (2) Система управления REFlex: бесступенчатая, регулируемая (6-10 бар). Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
|||||||||||
Опции Номерартикула |
|||||||||||
Электронный блок управления RENNERtronic Plus 05591 |
|||||||||||
Отвод с регулировкой уровня для осушителя 05311 |

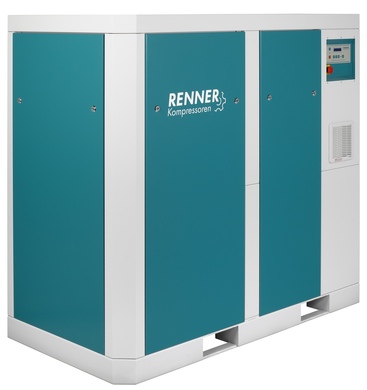

Система рекуперации тепла
В процессе эксплуатации винтовых компрессоров, наряду с производством сжатого воздуха, вырабатывается большое количество тепла. Система рекуперации тепла от RENNER позволяет регенерировать до 94% уже использованной энергии. Вы получаете горячий воздух и техническую горячую воду.
Внешний теплообменник
Преимуществом внешнего теплообменника является простая установка, подключение к существующей системе циркуляции воды выполняется водопроводчиком. Агрегат не требует подачи внешней энергии.

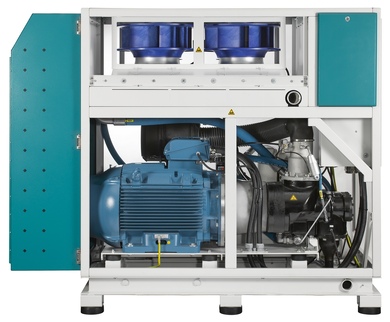

Винтовые компрессоры
RSD-PRO-ECN 3,0 – 11,0
С баллонов сжатого воздуха RSDK-PRO-ECN 3,0 – 11,0
С баллоном сжатого воздуха и осушителем
Баллон сжатого воздуха ECN со смотровым люком 2" согласно директиве AD2000
RS-PRO 3,0 – 11,0 / RSK-PRO 3,0 – 11,0 |
||||||||||
Модель |
Производительность,м3/мин |
Номинальная мощность, кВт |
Выходсжатоговоздуха,дюйм |
Уровеньшума,дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
7,5 бар |
10 бар |
13 бар |
15 бар |
|||||||
RS-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
153/167/176(2) |
|
RS-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
172/186/195(2) |
|
RS-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
67/63/61(2) |
540 x 554 x 1014 |
198/212/221(2) |
|
RS-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
74/70/68(2) |
540 x 554 x 1014 |
216/230/239(2) |
|
RSK-PRO 3,0 |
0,54 |
0,41 |
0,29 |
0,24 |
3,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 4,0 |
0,69 |
0,55 |
0,44 |
0,37 |
4,0 |
G½ |
63/61(3) |
995 x 553 x 1014 |
203/212(3) |
|
RSK-PRO 5,5 |
0,91 |
0,78 |
0,61 |
0,51 |
5,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
222/231(3) |
|
RSK-PRO 7,5 |
1,25 |
1,09 |
0,86 |
0,79 |
7,5 |
G½ |
63/61(3) |
995 x 553 x 1014 |
248/257(3) |
|
RSK-PRO 11,0 |
1,61 |
1,56 |
1,29 |
1,11 |
11,0 |
G½ |
70/68(3) |
995 x 553 x 1014 |
266/275(3) |
|
(1) согласно стандарту DIN EN ISO 2151:2009 (2) без звукоизоляционного кожуха / с звукоизоляционным кожухом / с звукоизоляционным кожухом Super (3) без звукоизоляционного кожуха / с звукоизоляционным кожухом Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
||||||||||
Опции |
|
|
Номер артикула |
|||||||
Схема подключения звезда-треугольник для всех агрегатов мощностью 3,0 кВт и 4,0 кВт |
|
|
10866 |
|||||||
Контроль направления вращения при помощи реле последовательности фаз |
|
|
10867 |
|||||||
Электронный блок управления RENNERtronic |
|
|
10869 |
|||||||
Электронный блок управления RENNERtronic Plus |
|
|
00829 |
|||||||
Звукоизоляционный кожух для RS-PRO (Снижение шума на 4 дБ) |
3,0 – 11,0 кВт |
Общий размер компрессора: длина +200мм |
18243 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума нa. 6 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +280мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RS-PRO (Снижение шума на 6 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +280мм |
04829 |
|||||||
Вытяжной вентилятор RS-PRO |
3,0 – 11,0 кВт |
|
04778 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на 2 дБ) |
3,0 – 5,5 кВт |
Общий размер компрессора: длина +80мм |
04828 |
|||||||
Звукоизоляционный кожух Super для RSK-PRO (Снижение шума на. 2 дБ) |
7,5 + 11,0 кВт |
Общий размер компрессора: длина +80мм |
04829 |
|||||||
Отвод с регулировкой уровня для осушителя |
|
|
05311 |
RSF-PRO 5,5 – 11,0 / RSKF-PRO 5,5 – 11,0 |
|||||||||||
Модель |
Производительность,м3/мин (REFlex)(2) |
Производительность,м3/мин |
Номинальнаямощность, кВт |
Выходсжатоговоздуха, дюйм |
Уровеньшума, дБ (A)(1) |
Габариты ДxШxВ, мм |
Вес, кг |
||||
мин. |
макс. при 6 бар |
макс. при 8 бар |
макс. при 10 бар |
13 бар |
15 бар |
||||||
RSF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
820 x 554 x 1014 |
215 |
|
RSF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
820 x 554 x 1014 |
237 |
RSF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
820 x 554 x 1014 |
263 |
RSKF-PRO 5,5 |
0,27 0,98 |
0,90 |
0,78 |
0,31-0,61 |
0,26-0,51 |
5,5 |
G½ |
62 |
1075 x 554 x 1014 |
251 |
|
RSKF-PRO 7,5 |
0,33 |
1,37 |
1,24 |
1,09 |
0,43-0,86 |
0,40-0,79 |
7,5 |
G½ |
62 |
1075 x 554 x 1014 |
273 |
RSKF-PRO 11,0 |
0,42 |
1,64 |
1,60 |
1,56 |
0,65-1,29 |
0,56-1,11 |
11,0 |
G½ |
69 |
1075 x 554 x 1014 |
299 |
(1) согласно стандарту DIN EN ISO 2151:2009 (2) Система управления REFlex: бесступенчатая, регулируемая (6-10 бар). Все модели до 45,0 кВт оснащены шаровым краном и подводящим кабелем. |
|||||||||||
Опции Номерартикула |
|||||||||||
Электронный блок управления RENNERtronic Plus 05591 |
|||||||||||
Отвод с регулировкой уровня для осушителя 05311 |
